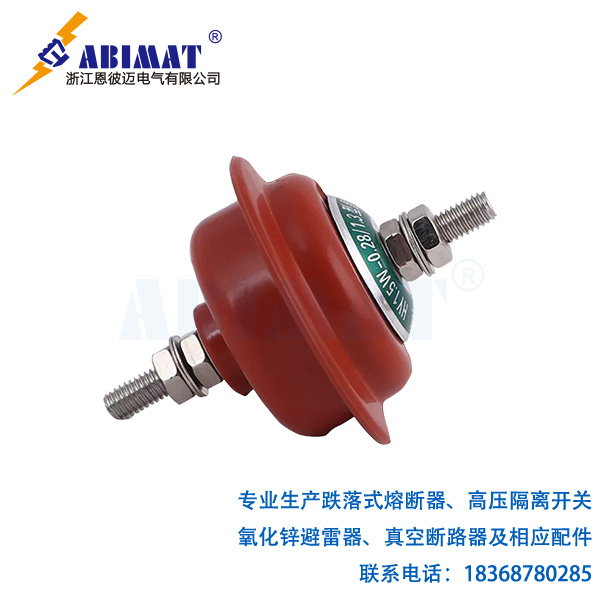

在電力系統中，避雷器是保護電氣設備不被雷電過電壓、操作過電壓傷害的關鍵設備。它保護設備的核心想法不是 “躲開”，而是 “限制和疏導”?！皻垑骸?就是衡量避雷器限制過電壓能力的最關鍵參數，它直接決定被保護設備的絕緣是否安全。
一、殘壓的定義與核心作用
現在的電力系統中，金屬氧化物避雷器（簡稱 MOA）用得很多，它的核心零件是氧化鋅（ZnO）電阻片。要明白殘壓的原理，關鍵是弄懂氧化鋅電阻片的非線性電壓電流特性。
先說說這種非線性特性。在正常工作電壓下，氧化鋅電阻片會表現出很高的電阻狀態，流過它的泄漏電流只有微安級，幾乎和開路一樣，不會影響系統運行。當系統出現會威脅設備絕緣的過電壓時，電壓會升到避雷器的動作電壓 —— 具體就是超過持續運行電壓峰值的某個數值，這時候氧化鋅電阻片的微觀晶界結構會快速變化，它的電阻值會大幅下降好幾個數量級，一下子變成高導電的狀態。
再看殘壓是怎么形成的。第一步是讓大電流通過：遇到極高的過電壓時，避雷器會一下子導通，它能允許幾千安培甚至幾十萬安培的沖擊電流流過去，像 8/20μs 波形的雷電流就屬于這種情況。接下來是電壓控制：因為氧化鋅電阻片有很好的非線性特性，雖然通過它的電流漲得很快，但它兩端的電壓不會跟著按比例升高，反而會被控制在一個比較平穩的范圍里，這個被控制住的電壓，就是我們要測的殘壓。等過電壓消失后，就到了能量吸收和恢復的環節：沖擊電流的能量會以熱量的形式被氧化鋅電阻片吸收，系統電壓回到正常的工頻電壓后，氧化鋅電阻片會很快變回高電阻狀態，自動切斷工頻持續電流，之后就等著下次動作。
我們能把整個過程比作一個智能的、還能自動復位的高速穩壓鉗位電路。
三、殘壓的技術特性與分類
殘壓不是固定的數值，它和通過避雷器的沖擊電流波形、電流大小都有直接關系。為了讓評價更統一，國際標準規定了在特定沖擊電流下測得的殘壓值，這類數值主要分三種。
第一種是標稱放電電流下的殘壓，這是避雷器最基本的保護能力。對電站用的避雷器來說，人們常用 8/20μs 波形、10kA 或 20kA 的標稱放電電流來測它的殘壓，這個數值會用在絕緣配合的常規計算中。
第二種是操作沖擊電流下的殘壓。人們會用波形時間較長的沖擊電流來測，像 30/80μs 或 4/10μs 的大電流就是常用的，這種殘壓主要用來檢查避雷器在操作過電壓下的保護效果。
第三種是陡波沖擊電流下的殘壓。人們會用波頭很陡的沖擊電流來測，1/5μs 的電流就是典型例子，它用來檢查避雷器對波頭陡的雷電流的反應情況，這個數值通常比前兩種稍高，是保護設備匝間絕緣的重要參考。
四、保護水平與絕緣配合
到了實際工程里，我們會用 “保護水平” 衡量避雷器的保護能力。避雷器的保護水平，通常就是它在不同測試條件下測出的殘壓值里最大的那個。
我們做系統絕緣配合工作時，必須保證一個要求：被保護設備的基準絕緣水平（簡稱 BIL），得比避雷器的保護水平乘以安全系數更大。通過這樣嚴格的計算，我們能確保：只要出現預想中的過電壓，避雷器肯定會比被保護設備先啟動，并且能把過電壓控制在設備能安全承受的范圍里。
結論
總的來說，恩彼邁避雷器的殘壓原理，本質上是利用它的核心零件 —— 拿氧化鋅電阻片來說 —— 高度非線性的電壓電流特性。在承受巨大沖擊電流時，它會把自身兩端的電壓（也就是加在被保護設備上的電壓）強制控制在一個預先設定的安全數值之下。
這種 “犧牲自己（吸收能量）來保護系統” 的機制，是現在電力系統過電壓保護的基礎。而不斷追求更低的殘壓、以及更好的電壓電流特性，是避雷器技術發展的永恒方向。
