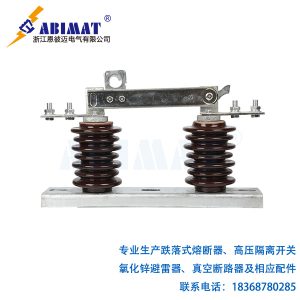

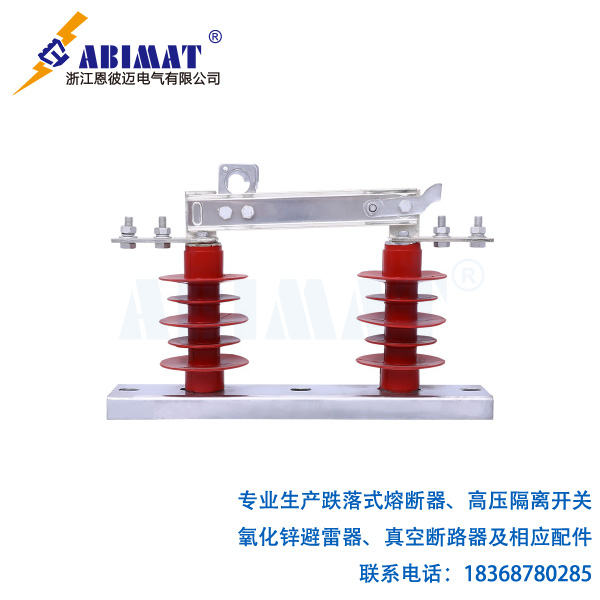

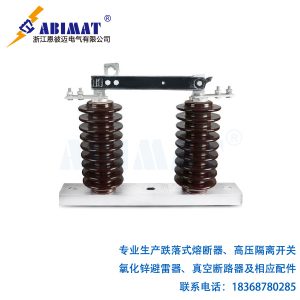

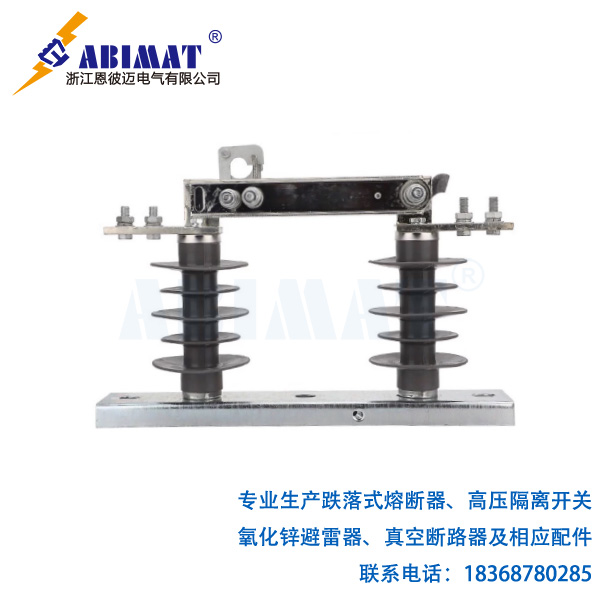

ABG4 型高壓隔離開關是恩彼邁電氣在 GW9 高壓隔離開關基礎上開發的一款單極結構的高壓開關設備。它主要在戶外 10 至 24KV 的線路網絡中，于有電壓無負載的情況下發揮分、合電路的重要作用。

該隔離開關設有固定拉鉤和自鎖裝置，具備靈活可靠的特性，操作時采用絕緣鉤棒，極大地提高了操作的安全性。其中，防污型的隔離開關更是能滿足重污穢地區用戶的需求，有效地解決了隔離開關在運行中可能出現的污閃問題，確保了設備在惡劣環境下的穩定運行。

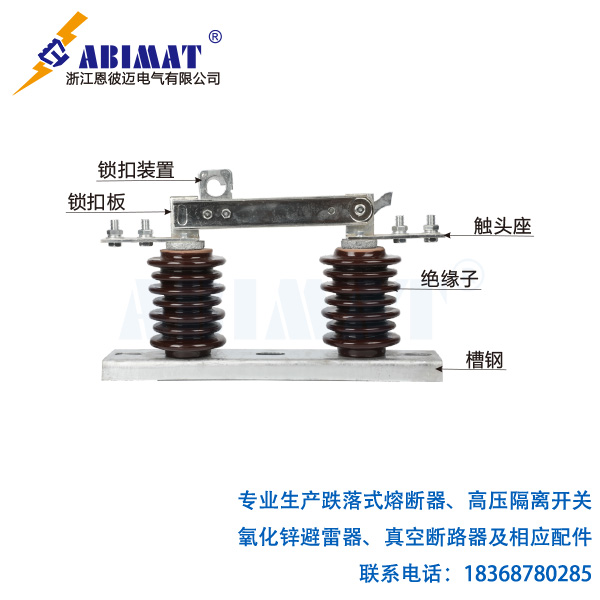

ABG4 型隔離開關由底座、支柱絕緣子、導電部分和機構部分組成。其采用閘刀式結構進行分合閘操作，從而實現對電路的切斷和閉合。每相閘刀由兩片導電刀片組成，刀片兩側外部裝有壓縮彈簧，通過調節彈簧的高度，可以精準地獲得開關閘刀所需的接觸壓力，確保良好的導電性能和穩定的連接。

在分合閘操作過程中，當需要分閘時，絕緣鉤棒扣住隔離開關鎖鉤，向分閘方向拉動，解開自鎖裝置后帶動與之相連的導電板旋轉，從而實現分閘動作。而合閘時，絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸旋轉，使與之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置，確保合閘狀態的穩定可靠。

總之，ABG4 型隔離開關以其獨特的設計、可靠的性能和便捷的操作，在高壓線路網絡中發揮著重要的作用。
